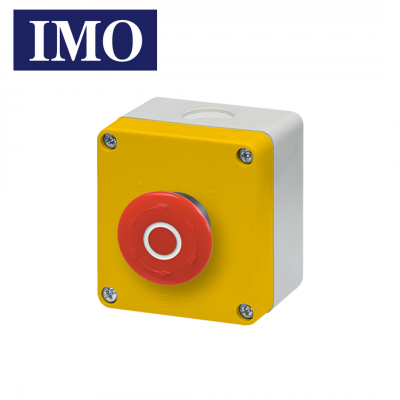

Bouton d'arrêt d'urgence complet (tourner pour déverrouiller)
Ce dispositif d'arrêt d'urgence coup de poing, de diamètre 40mm (tête du champignon rouge), permet de protéger votre installation et les personnes autours. L'arrêt d'urgence doit être placé à proximité de l'appareil à couper. Pour le déverrouiller, il suffit de tourner la tête.
Vous trouverez divers choix d'arrêt d'urgence :
- En saillie / encastré
- Avec ou sans boîtier
- Etanche
- A clé
Nous proposons également des boîtiers seuls et des têtes de remplacement.
Ces dispositifs sont souvent associés à une bobine MX qui permettra de couper le disjoncteur ou l'interrupteur différentiel souhaité. Les boutons d'arrêt d'urgence URGENCE et URGENCECLE sont livrés avec un bloc de contact 1NO + 1NF (contact normalement ouvert + contact normalement fermé).
Vous trouverez ci dessous un schéma de câblage permettant d'installer votre bouton d'arrêt d'urgence.
| Déclinaisons | Référence | Caractéristiques | Stock | prix | Quantité |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Arret urgence à encastrer 1NO+1NF - COMPLET (sans boitier)
Référence : URGENCE |
URGENCE |
Arret urgence à encastrer 1NO+1NF - COMPLET (sans boitier) |
En stock livré en 24h |
14,28 € TTC |
14,28 € TTC |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Arret urgence à clé - 1NO + 1NF (sans boitier)
Référence : URGENCECLE |
URGENCECLE |
Arret urgence à clé - 1NO + 1NF (sans boitier) |
En stock livré en 24h |
35,88 € TTC |
35,88 € TTC |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Arret urgence à encastrer 1NO - COMPLET (sans boitier)
Référence : URGENCE1NOCOMPLET |
URGENCE1NOCOMPLET |
Arret urgence à encastrer 1NO - COMPLET (sans boitier) |
En stock livré en 24h |
13,08 € TTC |
13,08 € TTC |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Tête de REMPLACEMENT arrêt d'urgence 40mm
Référence : BC3P34REDO |
BC3P34REDO |
Tête de REMPLACEMENT arrêt d'urgence 40mm |
En stock livré en 24h |
7,50 € TTC |
7,50 € TTC |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Arret urgence avec boitier étanche 40MM
Référence : BG10P3411 |
BG10P3411 |
Arret urgence avec boitier étanche 40MM |
En stock livré en 24h |
20,28 € TTC |
20,28 € TTC |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Arret urgence avec boitier étanche 70MM
Référence : BG10P34P11 |
BG10P34P11 |
Arret urgence avec boitier étanche 70MM |
En stock livré en 24h |
47,76 € TTC |
47,76 € TTC |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Boitier seul GRIS (format boite à bouton)
Référence : BG1 |
BG1 |
Boitier seul GRIS (format boite à bouton) |
En stock livré en 24h |
9,38 € TTC |
9,38 € TTC |
|
En stock livré en 24h |
|||||
|
Type arret urgence :
Boitier seul JAUNE(format boite à bouton)
Référence : BG1YEL |
BG1YEL |
Boitier seul JAUNE(format boite à bouton) |
En stock livré en 24h |
10,57 € TTC |
10,57 € TTC |
Comment poser votre arrêt d'urgence ?

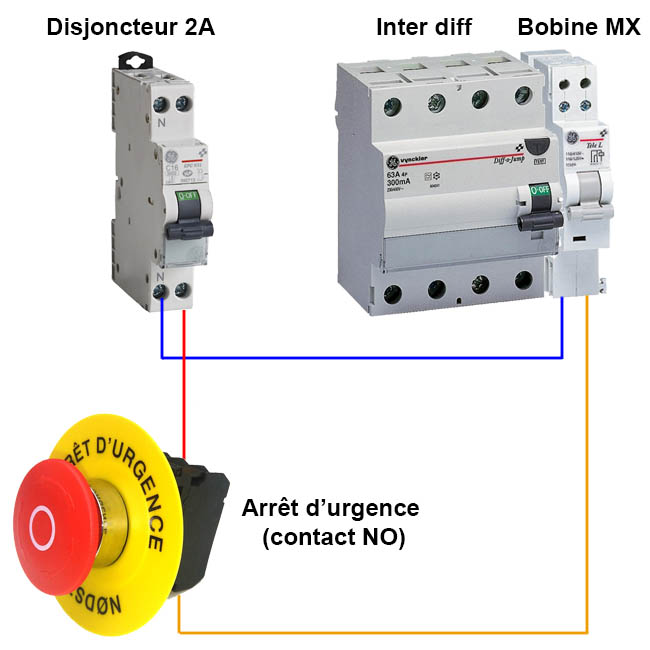

Le schéma de câblage avec une bobine MX
Ci dessous, vous trouverez un schéma pour savoir comment câbler un bouton d'arrêt d'urgence avec une bobine MX protégée par un disjoncteur 2A (obligatoire).
Ici le déclencheur MX est associé à un interrupteur différentiel tétrapolaire, mais le schéma reste le même avec un inter diff monophasé ou un disjoncteur (quelque soit le nombre de pôles).
Le schéma de câblage montre comment un bouton d'arrêt d'urgence est connecté à une bobine MX pour couper l'alimentation électrique en cas d'urgence. Voici une explication détaillée du fonctionnement du circuit :
- Disjoncteur 2A : Protège le circuit de commande. Il est connecté en série avec le bouton d'arrêt d'urgence et la bobine MX pour couper l'alimentation en cas de surcharge ou de court-circuit.
- Bouton d'arrêt d'urgence (contact NO) : Le bouton d'arrêt d'urgence est un contact normalement ouvert (NO). Cela signifie qu'en état normal (non appuyé), le circuit est ouvert (pas de continuité). Lorsqu'on appuie sur le bouton, il se ferme, créant une continuité dans le circuit.
- Bobine MX : La bobine MX est un déclencheur à émission. Lorsqu'elle est alimentée, elle déclenche l'interrupteur différentiel, coupant ainsi l'alimentation de l'ensemble du circuit protégé par cet interrupteur.
Fonctionnement du Circuit
- Normalement : Le disjoncteur 2A est en position fermée, permettant le passage du courant. Le bouton d'arrêt d'urgence est en position ouverte (NO), donc le circuit de la bobine MX est ouvert et la bobine n'est pas alimentée.
- En cas d'urgence : Lorsqu'on appuie sur le bouton d'arrêt d'urgence, le contact NO se ferme, ce qui permet au courant de circuler à travers le circuit. Le courant passe du disjoncteur 2A, à travers le bouton d'arrêt d'urgence fermé, et jusqu'à la bobine MX. La bobine MX, lorsqu'elle est alimentée, déclenche l'interrupteur différentiel. Cela coupe immédiatement l'alimentation de tout le circuit protégé par cet interrupteur différentiel, assurant ainsi la sécurité.
Connexions du Schéma
- Fil bleu : Il relie une borne du disjoncteur 2A à une borne de l'interrupteur différentiel et continue jusqu'à la bobine MX.
- Fil rouge : Il relie l'autre borne du disjoncteur 2A à une borne du bouton d'arrêt d'urgence. Lorsqu'on appuie sur le bouton, le circuit se ferme, et le courant peut passer à travers le fil rouge jusqu'à la bobine MX.
En résumé, ce schéma de câblage assure que lorsqu'on appuie sur le bouton d'arrêt d'urgence, le courant alimente la bobine MX, ce qui déclenche l'interrupteur différentiel et coupe l'alimentation électrique, arrêtant ainsi le système pour des raisons de sécurité.
