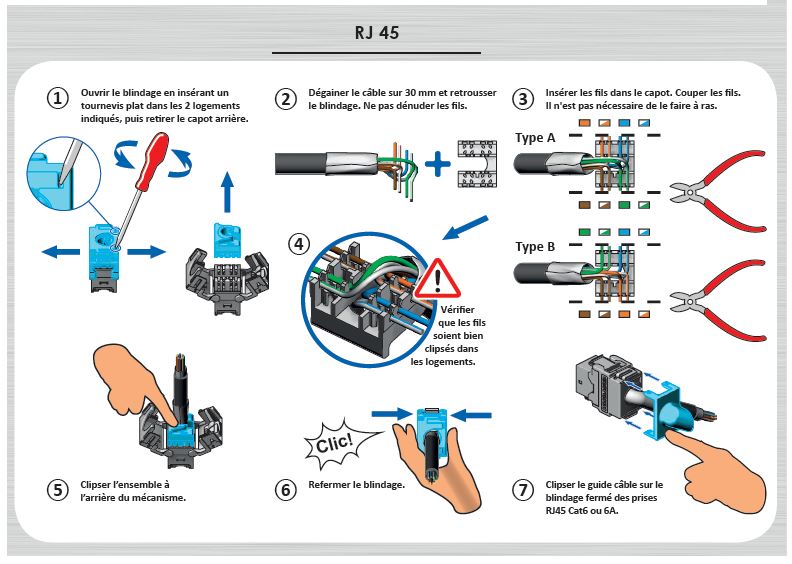

7 étapes pour brancher votre prise RJ45 illustrées simplement sur ce schéma de câblage. Schéma réalisé en collaboration avec Eurohm, marque Française reconnue notamment pour la qualité de ses interrupteurs et prises.

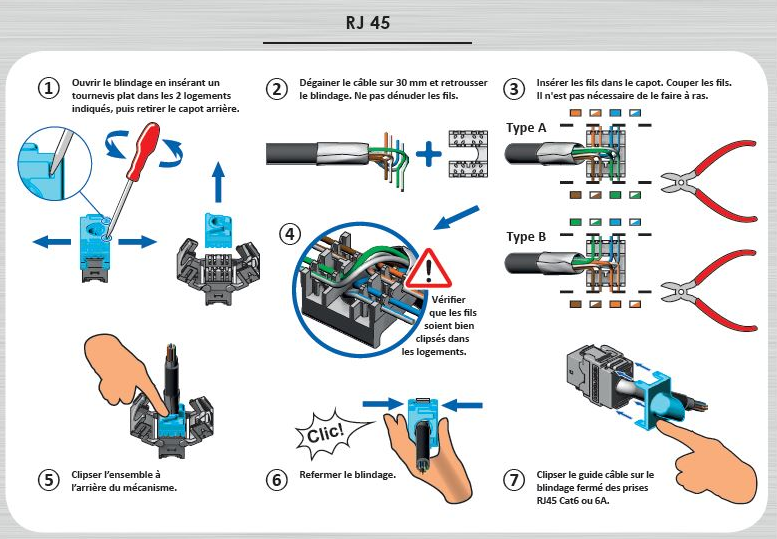

Les étapes de branchement d'une prise RJ45 :
- Ouvrir le blindage en insérant un tournevis plat ans les 2 logements indiqués, puis retirer le capot arrière.
- Dégainer le câble sur 30mm et retrousser le blindage. Ne pas dénuder les fils.
- Insérer les fils dans le capot. Couper les fils. Il n'est pas nécessaire de le faire à ras. Le visuel ci-dessous vous propose deux types de câblage. De manière générale, le câblage de type B est le câblage le plus couramment utilisé
- Attention : Vérifier que les fils soient bien clipsés dans les logements.
- Clipser l'ensemble à l'arrière du mécanisme.
- Refermer le blindage.
- Clipser le guide câble sur le blindage fermé des prises RJ45 Cat6 ou 6A
