Variateur de fréquence monophasé 200/240V - 0,75kW ou 2,2kW

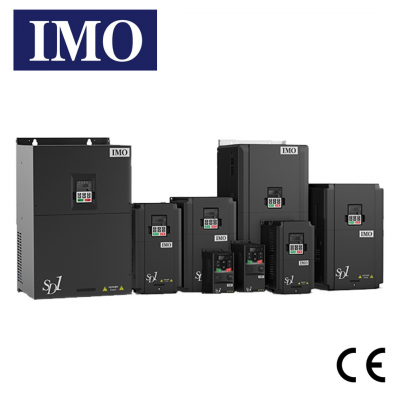

Variateur de fréquence monophasé de la série SD1 de chez IMO
Avec une entrée de 200/240V, ce variateur de fréquence mono vous est proposé en deux versions :
- Variateur 0,75kW avec un courant de sortie de 4,2A et une protection 16A. Une section de câble électrique de 1,5mm² est recommandée.
- Variateur 2,2kW avec un courant de sortie de 10A et une protection 40A. Une section de câble électrique de 2,5mm² est recommandée.
Plus d'informations sur le variateur de fréquence en description. Existe aussi en version variateur triphasé 380/400V.
Console déportée avec ou sans fonction copie, support console pour porte d'armoire, autant d'accessoires qui peuvent venir compléter votre variateur.
| Déclinaisons | Référence | Caractéristiques | Stock | prix | Quantité |
|
Expédition sous 2 à 5 jours ouvrés |
|||||
|
type de variateur :
Variateur de fréquence 0,75kW - 4,2A
Référence : SD142A21 |
SD142A21 |
Variateur de fréquence 0,75kW - 4,2A |
Expédition sous 2 à 5 jours ouvrés |
182,16 € TTC |
182,16 € TTC |
|
Expédition sous 2 à 5 jours ouvrés |
|||||
|
type de variateur :
Variateur de fréquence 2,2kW - 10A
Référence : SD110A21 |
SD110A21 |
Variateur de fréquence 2,2kW - 10A |
Expédition sous 2 à 5 jours ouvrés |
328,38 € TTC |
328,38 € TTC |
Comment installer un variateur de fréquence monophasé ?
Notre fournisseur IMO, a réalisé toute une documentation technique sur la série SD1 vous permettant de comprendre en détails, étape par étape comment installer votre variateur.

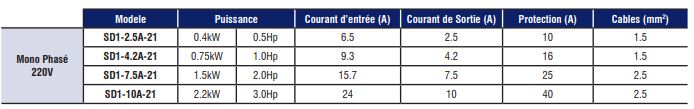

Quelles sont les caractéristiques techniques du variateur mono ?
- IP20
- Controle Vectoriel de flux sans capteur
- STO (Safe Torque Off - Entrée de Sécurité)
- Jusqu’à 150% de couple de démarrage
- RJ45 en façade pour console externe (<2.2kW)
- Montage sur Rail Din (<2.2kW)
- Console intégrée avec potentiomètre fixe (<2.2kW)
- Console Détachable (≥4kW)
- Entrée HDI (impulsion)
- 2 Entrées Analogiques
- 1 ou 2 Sorties Analogiques
- 2 Sorties relais (avec NO/NC)
- 1 Sortie Transistor
- 4 ou 5 Entrées Digitales
- PNP/NPN
- Modbus RTU / RS485 intégré
- Contrôleur PID
- Self intégrée (≥18.5kW)
- Freinage par injection DC
- Transistor pour freinage intégré (≤37kW)
- Fonction d’AutoRéglage (statique & dynamique)
- Filtre CEM intégré (≥4kW),
- Filtre C3 en option (<2.2kW)
- Possibilité de filtre C1 ou C2
- Entrées de Sécurité (SIL2/SIL3 suivant modèle)
- CE, RoHS & Reach
- TUV
- UL / cUL en cours
- Garantie 2 ans

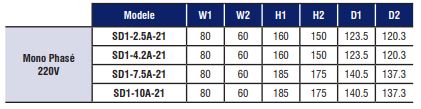

Quelles sont les dimensions des variateurs ?
Comment raccorder un variateur de fréquence ?
Ci-dessous est présenté un schéma de raccordement général qui vous permet d'avoir une vision globale du câblage d'un variateur quel que soit sa nature (puissance/ampérage/pôles...)
