Compatibilité des prises industrielles triphasées, monophasées

Comment choisir ses prises industrielles triphasées, monophasées et vérifier leurs compatibilités ?

Cette page recense toutes les références de prises industrielles IDE que nous vous proposons sur le site. Ces tableaux vous permettent en un coup d'oeil de savoir si les prises triphasés, prises monophasées ou tétrapolaires que vous recherchez sont compatibles entre elles.

Avant toute choses quelques remarques IMPORTANTE concernant la compatibilité des produits

  • Attention les fiches et prises 16A ne sont pas compatibles avec les fiches et prises 32A et 63A
  • Attention les fiches et prises 32A ne sont pas compatibles avec les fiches et prises 16A et 63A
  • Attention les fiches et prises 63A ne sont pas compatibles avec les fiches et prises 16A et 32A
  • Toutes les prises mâles et femelles IP44 d'un tableau sont compatibles entre elles
  • Toutes les prises mâles et femelles IP67 d'un tableau sont compatibles entre elles
  • Les prises industrielles IP44 et IP67 sont compatibles entre elles mais dans ce cas-là, l'étanchéité de votre prise sera considérée comme de l'IP44

Menu : cliquez sur la partie qui vous intéresse pour vous y rendre directement

  1. Prise monophasée 16A 2P+T de type CEE Européenne
  2. Prise monophasée 32A 2P+T de type CEE Européenne
  3. Prise monophasée 63A 2P+T de type CEE Européenne
  4. Prise triphasée 16A 3P+T de type industrielle
  5. Prise triphasée 32A 3P+T de type industrielle
  6. Prise triphasée 63A 3P+T de type industrielle
  7. Prise tétrapolaire 16A 3P+N+T de type industrielle
  8. Prise tétrapolaire 32A 3P+N+T de type industrielle
  9. Prise tétrapolaire 63A 3P+N+T de type industrielle

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 2P+T de type CEE Européenne 16A

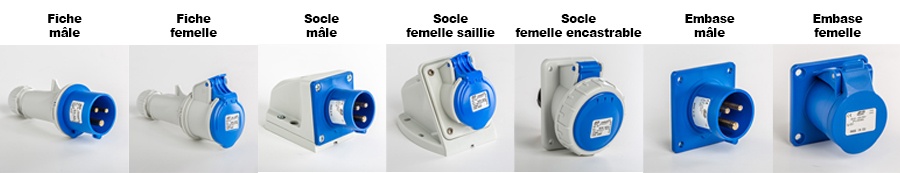

Prise 2P+T de type CEE Européenne 16A

Indice d'étanchéité IP44Indice d'étanchéité IP67
Fiche électrique male 2101 2601
Fiche électrique femelle 2201 2701
Socle male 2121 2621
Socle femelle saillie 2321 2821
Socle femelle encastrable 2301 2801
Embase prise male 2111 2611
Embase prise femelle 2311 X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 2P+T de type CEE Européenne 32A

Prise 2PT de type CEE Europeenne 32A

Indice d'étanchéité IP44Indice d'étanchéité IP67
Fiche électrique male 2104 2604
Fiche électrique femelle 2204 2704
Socle male 2124 2624
Socle femelle saillie 2324 2824
Socle femelle encastrable 2304 2804
Embase prise male 2114 2614
Embase prise femelle 2314 X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 2P+T de type CEE Européenne 63A

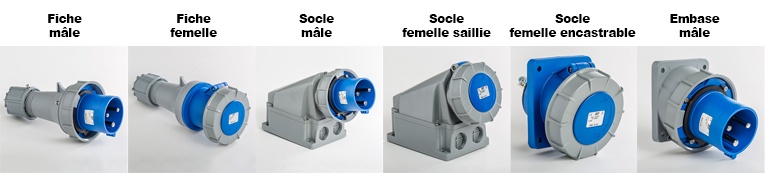

Prise mono 63A 2PT de type CEE Europeenne

Indice d'étanchéité IP67
Fiche électrique male 2651
Fiche électrique femelle 2751
Socle male 2671
Socle femelle saillie 2871
Socle femelle encastrable 2851
Embase prise male 2661
Embase prise femelle X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 3P+T de type industrielle triphasée 16A

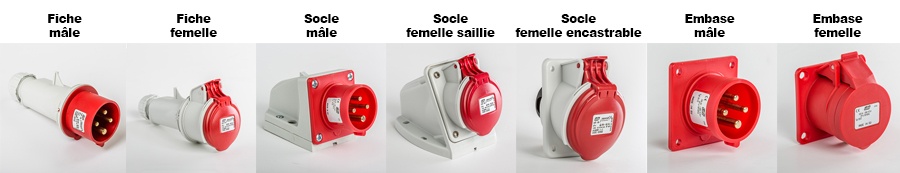

Prise 3PT de type industrielle triphase

Indice d'étanchéité IP44Indice d'étanchéité IP67
Fiche électrique male 3102 3602
Fiche électrique femelle 3202 3702
Socle male 3122 3622
Socle femelle saillie 3322 3822
Socle femelle encastrable 3302 3802
Embase prise male 3112 3612
Embase prise femelle 3312 X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 3P+T de type industrielle triphasée 32A

Prise 3PT de type industrielle triphase

Indice d'étanchéité IP44Indice d'étanchéité IP67
Fiche électrique male 3105 3605
Fiche électrique femelle 3205 3705
Socle male 3125 3625
Socle femelle saillie 3325 3825
Socle femelle encastrable 3305 3805
Embase prise male 3115 3615
Embase prise femelle 3315 X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 3P+T de type industrielle triphasée 63A

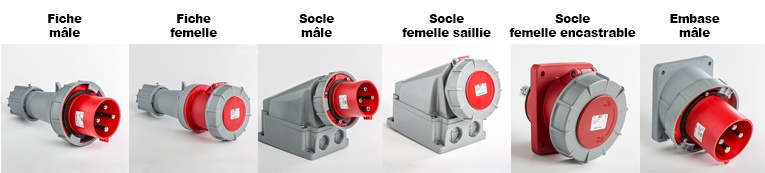

Prise 3PT de type industrielle triphase 63A

Indice d'étanchéité IP67
Fiche électrique male 3652
Fiche électrique femelle 3752
Socle male 3672
Socle femelle saillie 3872
Socle femelle encastrable 3852
Embase prise male 3662
Embase prise femelle X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 3P+N+T de type industrielle tétrapolaire 16A

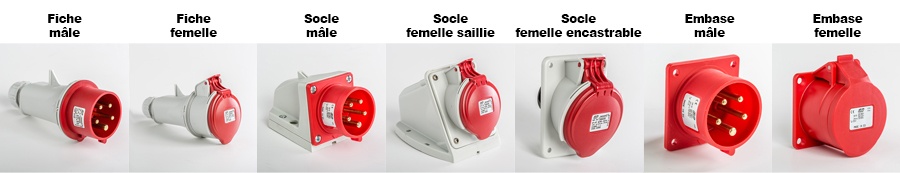

Prise 3PTN de type industrielle tetrapolaire

Indice d'étanchéité IP44Indice d'étanchéité IP67
Fiche électrique male 3103 3603
Fiche électrique femelle 3203 3703
Socle male 3123 3623
Socle femelle saillie 3323 3823
Socle femelle encastrable 3303 3803
Embase prise male 3113 3613
Embase prise femelle 3313 X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 3P+N+T de type industrielle tétrapolaire 32A

Prise 3PTN de type industrielle tetrapolaire

Indice d'étanchéité IP44Indice d'étanchéité IP67
Fiche électrique male 3106 3606
Fiche électrique femelle 3206 3706
Socle male 3126 3626
Socle femelle saillie 3326 3826
Socle femelle encastrable 3306 3806
Embase prise male 3116 3616
Embase prise femelle 3316 X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Prise 3P+N+T de type industrielle tétrapolaire 63A

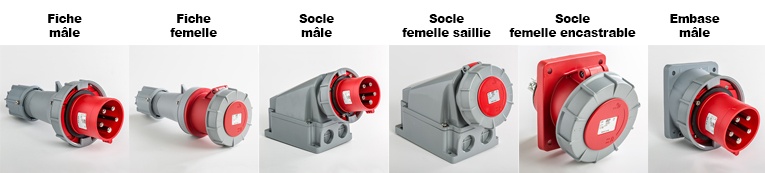

Prise 3PTN de type industrielle tetrapolaire 63A

Indice d'étanchéité IP67
Fiche électrique male 3653
Fiche électrique femelle 3753
Socle male 3673
Socle femelle saillie 3873
Socle femelle encastrable 3853
Embase prise male 3663
Embase prise femelle X

Note : Cliquez sur la référence qui vous intéresse pour être redirigé vers la fiche produit

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
