La minuterie modulaire peut se raccorder soit en 3 fils soit en 4 fils. Pour l’illustrer, ci-dessous nous vous proposons deux schémas de branchement d'une minuterie dans votre coffret électrique.

Les deux raccordements ci-dessous se valent et concrètement celui que vous choisirez ne dépend que de vos habitudes de câblage sur les chantiers.

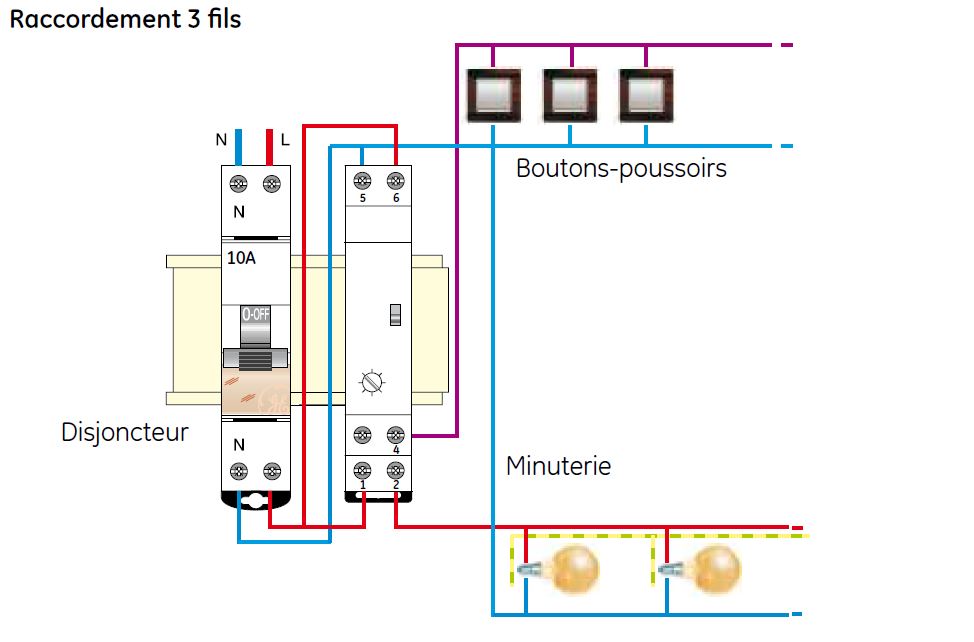

• Le schéma de câblage en 3 fils de la minuterie correspond à du Neutre distribué

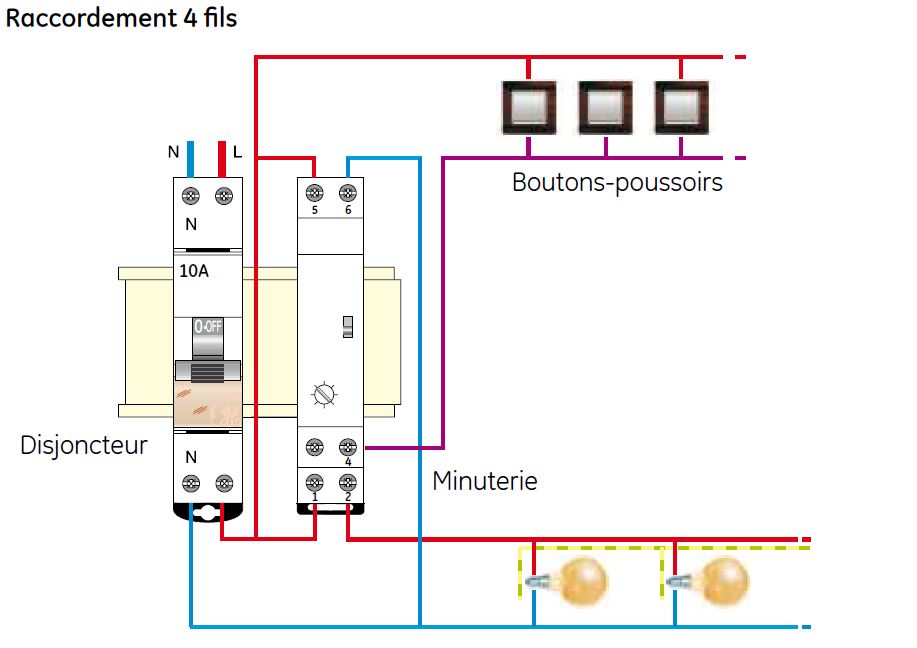

• Le schéma de câblage en 4 fils de la minuterie correspond à de la Phase distribuée

Dans les deux cas vous aurez besoin d'un disjoncteur 10A. A côté de cela, si vous faites le raccordement de la minuterie à des interrupteurs boutons poussoirs comme sur les schémas, nous pouvons vous les proposer sur le site avec les plaques de finitions en complément.

Comment raccorder ma minuterie modulaire en 3 fils ?

Comment raccorder ma minuterie modulaire en 4 fils ?
