Disjoncteur tétrapolaire

À quoi sert un disjoncteur tétrapolaire ?

Un disjoncteur tétrapolaire joue un rôle crucial dans la protection de votre installation électrique. Il est principalement utilisé pour les systèmes triphasés, typiques dans les environnements industriels et tertiaires.

Où utiliser un disjoncteur tétrapolaire ?

Les disjoncteurs tétrapolaires sont couramment fixés sur rail DIN dans les coffrets électriques des bâtiments industriels et commerciaux. Ils trouvent également leur place dans certains contextes résidentiels où une alimentation triphasée est requise.

Quand et comment l'utiliser ?

Il est recommandé d'installer un disjoncteur tétrapolaire dans des situations où une protection robuste contre les surintensités et les courts-circuits est nécessaire. Ces dispositifs offrent une solution complète pour protéger les circuits comportant quatre pôles (trois phases + neutre). La mise en place doit être réalisée par un électricien qualifié pour garantir une installation conforme aux normes en vigueur.

Le disjoncteur tétrapolaire comparé aux autres disjoncteurs

Comprendre les différences entre les disjoncteurs tétrapolaires et leurs homologues monophasés ou bipolaires peut vous aider à choisir en orientant votre choix en fonction des besoins spécifiques de votre installation électrique.

Comparaison avec les disjoncteurs monophasés et bipolaires

Tandis que le disjoncteur monophasé protège un seul circuit avec une phase unique, le disjoncteur bipolaire gère deux phases ou une phase et un neutre. Le disjoncteur tétrapolaire, lui, est spécifiquement conçu pour les réseaux triphasés comprenant trois phases et un neutre, offrant ainsi une couverture plus complète et adaptée aux charges importantes rencontrées dans les applications industrielles.

Avantages du disjoncteur tétrapolaire

L’avantage principal réside dans sa capacité à sécuriser toutes les phases simultanément, réduisant les risques de dysfonctionnement causé par des déséquilibres de tension. De plus, cela facilite la maintenance et les inspections périodiques puisqu’un seul équipement contrôle l’ensemble du circuit.

Les types de disjoncteurs tétrapolaires dans notre catalogue

La diversité des disjoncteurs tétrapolaires présents sur le marché permet de répondre aux exigences spécifiques de chaque installation. Voyons les principaux types disponibles :

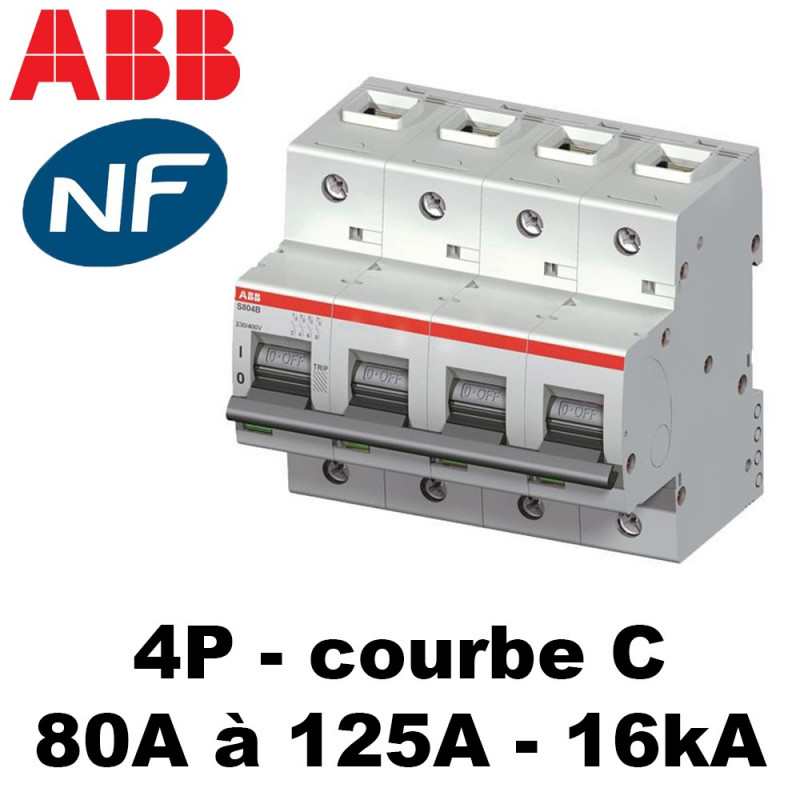

• 3P+Neutre courbe C 10kA : Ces modèles existent en plusieurs intensités nominales (10/16/20/25/32/40/50/63/80A) et sont adaptés aux installations nécessitant une bonne réactivité face aux surintensités modérées.
• 4P courbe C ou D 6kA ou C 10kA : Disponibles de 6 à 63A, ces disjoncteurs sont parfaits pour des applications avec des variations de courant importantes.
• Disjoncteurs de puissance 3P+N 160A 36kA ou 50kA : Utilisés principalement dans des environnements industriels exigeants, ces modèles possèdent une haute capacité de coupure pour gérer des courants très élevés.
• Modules type AC 40/63A 30mA : Ce type intègre une protection différentielle, assurant une protection complémentaire contre les fuites de courant.

Questions fréquentes

Comment déterminer si j’ai besoin d’une courbe C ou D pour mon disjoncteur ?

La courbe C convient pour des circuits avec des charges classiques telles que les éclairages et prises. La courbe D est idéale pour les circuits alimentant des équipements ayant des courants d’appel élevés, comme les moteurs et transformateurs.

Puis-je remplacer un disjoncteur monophasé par un disjoncteur tétrapolaire ?

Non, ils ne sont pas interchangeables car ils répondent à des configurations de circuits distinctes. Le disjoncteur tétrapolaire est destiné aux réseaux triphasés, contrairement au disjoncteur monophasé qui n’a qu’une seule phase à protéger.

Quelles sont les normes à respecter lors de l’installation d’un disjoncteur tétrapolaire ?

L'installation doit se conformer aux normes locales et internationales de sécurité électrique, comme la norme NF C 15-100 en France. Consulter un électricien certifié est conseillé pour assurer une installation correcte.
