Protection différentielle

La protection différentielle dans les installations électriques a pour but de protéger les personnes contre l'électrocution. Elle est devenue obligatoire avec la norme NFC 15-100. La protection par différentiel électrique se distingue donc de la protection assurée par les disjoncteurs divisionnaires qui protègent les lignes électriques.

Fonctionnement d'un dispositif différentiel

Un appareil de protection différentiel est chargé de protéger les personnes contre les courts-circuits générés par des fuites à la terre. En mesurant la somme des courants Phase + Neutre, il calcule la valeur du courant de fuite à la terre.
En cas de fuite, en fonction du seuil de déclenchement du dispositif différentiel résiduel (DDR), maximum 30mA pour les habitations, le DDR intervient et coupe le courant.

Deux types de protection par différentiel électrique

Le disjoncteur différentiel

Le disjoncteur différentiel assure la protection des lignes ET la protection des personnes contre les risques d'électrisation. Il est installé sur le tableau électrique entre le circuit à protéger et le disjoncteur de branchement (disjoncteur général).
Ce dispositif est recommandé par la norme NFC 15-100 mais il n'est pas obligatoire.

L'interrupteur différentiel

Il assure la sécurité des personnes en les protégeant des risques d'électrisation. En revanche, il ne détecte pas les surcharges et les courts-circuits.
Sur un tableau électrique, il s'installe entre les disjoncteurs divisionnaires et le disjoncteur de branchement.
La norme NFC 15-100 impose l'utilisation d'interrupteurs différentiels sur vos installations électriques.

Différence entre les deux

Ces deux dispositifs différentiels ont le même rôle, mais le disjoncteur différentiel détecte en plus les surcharges et les courts-circuits.
À noter également qu'un inter diff protège plusieurs circuits électriques contrairement aux disjoncteurs qui n'en protègent qu'un seul.

Voir moins

Sous-catégories

Interrupteur différentiel

Interrupteurs différentiels 30mA ou 300mA.

Pour une installation électrique domestique, il vous faudra un interrupteur différentiel 63A 30mA ou 40A 30mA monophasé.
Pour un tableau électrique triphasé, il vous faudra un interrupteur différentiel tétrapolaire disponible en 30mA ou 300mA.

Sur votre tableau électrique l'inter différentiel se place en amont des disjoncteurs divisionnaires qu'il protège.

Disjoncteur différentiel

À quoi sert un disjoncteur différentiel ?

Le disjoncteur différentiel a une fonction cruciale : il détecte les différences d'intensité entre le courant entrant et le courant sortant. En cas de défaut d'isolement ou de fuite de courant, cet appareil coupe automatiquement l'alimentation électrique, protégeant ainsi les personnes et les équipements.

Par exemple, si un appareil défectueux provoque une fuite de courant, le disjoncteur différentiel intervient immédiatement. Il est donc indispensable dans toutes les situations qui nécessitent une protection électrique, comme dans les domiciles, bureaux, et industries.

Où, quand et comment installer un disjoncteur différentiel ?

L'installation d'un disjoncteur différentiel doit être effectuée par un électricien qualifié pour garantir le respect des normes électriques. Il est généralement placé dans le tableau électrique principal, en amont des circuits qu'il protège. Les meilleures pratiques recommandent également de vérifier régulièrement son bon fonctionnement grâce au bouton "test" intégré.

Lorsque vous remarquez des déclenchements fréquents du disjoncteur différentiel, il est crucial d'en analyser la cause. Cela peut être dû à une surcharge, à un court-circuit ou à un défaut d'isolement. Il permet donc une intervention rapide avant qu'une situation dangereuse ne devienne critique.

Disjoncteur différentiel vs interrupteur différentiel vs disjoncteur standard

Il existe souvent une confusion entre ces trois appareils. Bien que leurs fonctions se chevauchent, chaque dispositif possède ses propres caractéristiques.

Disjoncteur différentiel : Combine les fonctionnalités d'un disjoncteur standard et d'un interrupteur différentiel. Il protège à la fois contre les surcharges, les courts-circuits et les défauts d'isolement. C'est donc une solution tout-en-un qui assure une protection complète.
Interrupteur différentiel : Celui-ci ne protège que contre les défauts d'isolement. Il ne réagit pas aux surcharges ou aux courts-circuits. Il doit donc être associé à des disjoncteurs ou fusibles pour offrir une protection complète.
Disjoncteur standard : Protège contre les surcharges et les courts-circuits, mais n’intervient pas en cas de défaut d’isolation ou de différence d’intensité. Son utilisation seule n'offre pas une protection suffisante pour les personnes.

Quels sont les différents types de disjoncteurs différentiels disponibles ?

Sur le marché, diverses variantes de disjoncteurs différentiels existent, chacune adaptée à des besoins spécifiques. Voici quelques-unes des principales catégories proposées sur notre e-commerce, lelectricien.net :

Disjoncteurs différentiels 30mA

Ces modèles sont destinés à protéger les personnes. Une sensibilité de 30mA est suffisante pour détecter les courants de fuite dangereux sans provoquer de coupures intempestives. Par exemple, nous proposons des références phase neutre courbe C type AC en 6/10/16/20/25/32A avec des niveaux de rupture de 6kA et 4,5kA, ainsi que des modèles 2P type A 10kA courbe B et C.

Disjoncteurs différentiels 300mA

Moins sensibles, ces disjoncteurs sont principalement utilisés pour la protection des installations industrielles ou tertiaires contre les incendies potentiellement causés par des courants de fuite élevés. Nous avons des versions 1P+N type AC allant de 6A à 40A avec des capacités de coupure jusqu'à 10kA.

Blocs différentiels triphasés

Pour les environnements industriels utilisant du triphasé, des blocs différentiels 30mA ou 300mA type AC sont disponibles. Ils offrent une protection adéquate même dans des configurations électriques complexes.

Comment choisir le bon disjoncteur différentiel ?

Le choix du disjoncteur différentiel dépend de plusieurs facteurs :

1. Type de circuit : Vérifiez les spécifications du circuit que vous souhaitez protéger. Pour une installation domestique typique, un modèle 30mA sera suffisant tandis qu'une installation industrielle pourrait nécessiter un 300mA.

2. Courant nominal : Considérez la charge maximale prévue. Par exemple, une ligne dédiée aux gros appareils électroménagers pourrait nécessiter un disjoncteur de 32A, tandis que des lignes d'éclairage utiliseront des modèles de 10A.

3. Type de courbe : Les courbes B et C représentent différentes réponses temporelles aux surcharges et courts-circuits. La courbe C est plus couramment utilisée dans les applications résidentielles, tandis que la courbe B est souvent réservée aux circuits plus sensibles.

4. Capacité de coupure : Assurez-vous que la capacité de coupure correspond aux exigences de votre réseau électrique. Un disjoncteur de 10kA offre une protection supérieure comparé à un modèle de 4,5kA.

Questions fréquemment posées

Pourquoi mon disjoncteur différentiel saute régulièrement ?

Si votre disjoncteur différentiel se déclenche fréquemment, cela peut indiquer un problème avec certains de vos appareils électroménagers ou câblages. Une surcharge, un court-circuit ou un défaut d’isolation peut en être la cause. Vous devriez consulter un électricien pour identifier et résoudre le problème.

Un disjoncteur différentiel peut-il être utilisé seul ?

Non, un disjoncteur différentiel ne doit jamais être utilisé seul. Il doit faire partie d'un système complet incluant des disjoncteurs standards pour offrir une protection exhaustive.

Quelle est la durée de vie d'un disjoncteur différentiel ?

La durée de vie d’un disjoncteur différentiel varie selon l’usage et l’environnement dans lequel il est installé. En général, les fabricants recommandent un test régulier (au moins deux fois par an) pour s'assurer que l'appareil fonctionne correctement. Sa durée de vie moyenne se situe autour de 15 à 20 ans.

Est-il possible de tester un disjoncteur différentiel soi-même ?

Oui, la plupart des disjoncteurs différentiels sont équipés d'un bouton "test" qui permet de vérifier leur bon fonctionnement. En appuyant sur ce bouton, le disjoncteur devrait se déclencher. Si ce n’est pas le cas, il pourrait être défectueux et nécessite d’être remplacé par un professionnel.

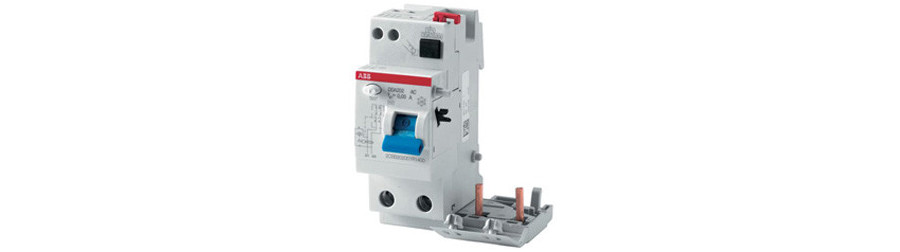

Bloc différentiel

Le bloc différentiel est une protection électrique généralement associée à un disjoncteur dans l'industrie mais peut l'être également avec un interrupteur. Il détecte une différence de courant entre les conducteurs actifs d'une installation. Le bloc differentiel initie une action si le seuil est atteint ou franchi (disjoncteur 30mA pour les maisons en France, disjoncteur 300mA dans le tertiaire ou l'industriel).
